配置IPv4静态路由，轻松搭建高效网络通道

１、组网需求

属于不同网段的主机通过几台Router相连，要求不配置动态路由协议，实现不同网段的任意两台主机之间能够互通。

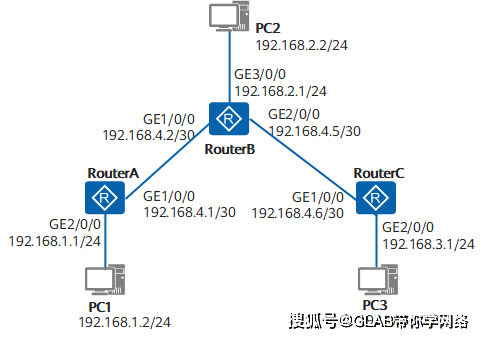

２、实验拓扑

３、配置思路

采用如下的思路配置IPv4静态路由：

４、操作步骤

１.配置各路由器接口的IP地址

# 在RouterA上配置接口IP地址，RouterB和RouterC的配置与RouterA相同，此处省略。

<Huawei> system-view

[Huawei] sysname RouterA

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ip address 192.168.4.1 30

[RouterA-GigabitEthernet1/0/0] quit

[RouterA] interface gigabitethernet 2/0/0

[RouterA-GigabitEthernet2/0/0] ip address 192.168.1.1 24

２.配置静态路由

# 在RouterA上配置IPv4缺省路由。

[RouterA] ip route-static 0.0.0.0 0.0.0.0 192.168.4.2

展开全文

# 在RouterB上配置两条IPv4静态路由。

[RouterB] ip route-static 192.168.1.0 255.255.255.0 192.168.4.1

[RouterB] ip route-static 192.168.3.0 255.255.255.0 192.168.4.6

# 在RouterC上配置IPv4缺省路由。

[RouterC] ip route-static 0.0.0.0 0.0.0.0 192.168.4.5

３、配置主机

配置主机PC1的缺省网关为192.168.1.1，主机PC2的缺省网关为192.168.2.1，主机PC3的缺省网关为192.168.3.1。

４、验证配置结果

# 显示RouterA的IP路由表。

[RouterA] display ip routing-table

Route Flags: R - relay, D - download to fib, T - to vpn-instance

Routing Tables: Public

Destinations : 11 Routes : 11

Destination/Mask Proto Pre Cos Flags NextHop Interface

0.0.0.0/0 Static 60 0 RD 192.168.4.2 GigabitEthernet1/0/0

192.168.1.0/24 Direct 0 0 D 192.168.1.1 GigabitEthernet2/0/0

192.168.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet2/0/0

192.168.1.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet2/0/0

192.168.4.0/30 Direct 0 0 D 192.168.4.1 GigabitEthernet1/0/0

192.168.4.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet1/0/0

192.168.4.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet1/0/0

127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0

127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0

127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0

255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0

# 使用Ping命令验证连通性。

[RouterA] ping 192.168.3.1

PING 192.168.3.1: 56 data bytes, press CTRL_C to break

Reply from 192.168.3.1: bytes=56 Sequence=1 ttl=254 time=62 ms

Reply from 192.168.3.1: bytes=56 Sequence=2 ttl=254 time=63 ms

Reply from 192.168.3.1: bytes=56 Sequence=3 ttl=254 time=63 ms

Reply from 192.168.3.1: bytes=56 Sequence=4 ttl=254 time=62 ms

Reply from 192.168.3.1: bytes=56 Sequence=5 ttl=254 time=62 ms

--- 192.168.3.1 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 62/62/63 ms

# 使用Tracert命令验证连通性。

[RouterA] tracert 192.168.3.1

traceroute to 192.168.3.1(192.168.3.1), max hops: 30 ,packet length: 40,press CTRL_C to break

1 192.168.4.2 31 ms 32 ms 31 ms

2 192.168.4.6 62 ms 63 ms 62 ms

配置文件

RouterA的配置文件

sysname RouterA

interface GigabitEthernet1/0/0

ip address 192.168.4.1 255.255.255.252

interface GigabitEthernet2/0/0

ip address 192.168.1.1 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 192.168.4.2

return

RouterB的配置文件

sysname RouterB

interface GigabitEthernet1/0/0

ip address 192.168.4.2 255.255.255.252

interface GigabitEthernet2/0/0

ip address 192.168.4.5 255.255.255.252

interface GigabitEthernet3/0/0

ip address 192.168.2.1 255.255.255.0

ip route-static 192.168.1.0 255.255.255.0 192.168.4.1

ip route-static 192.168.3.0 255.255.255.0 192.168.4.6

return

RouterC的配置文件

sysname RouterC

interface GigabitEthernet1/0/0

ip address 192.168.4.6 255.255.255.252

interface GigabitEthernet2/0/0

ip address 192.168.3.1 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 192.168.4.5

return

５、总结

静态路由适用于网络拓扑简单、安全性要求高或具有特殊路由需求的场景。通过合理配置静态路由，可以确保网络的稳定性和数据的可靠传输。然而，随着网络技术的不断发展，动态路由协议因其自动学习和适应网络变化的能力而受到广泛关注。

因此，在实际应用中，应根据具体需求选择合适的路由方式，以实现网络的高效、稳定和安全运行。
