今天带大家学习一下华为PPPoE实验配置

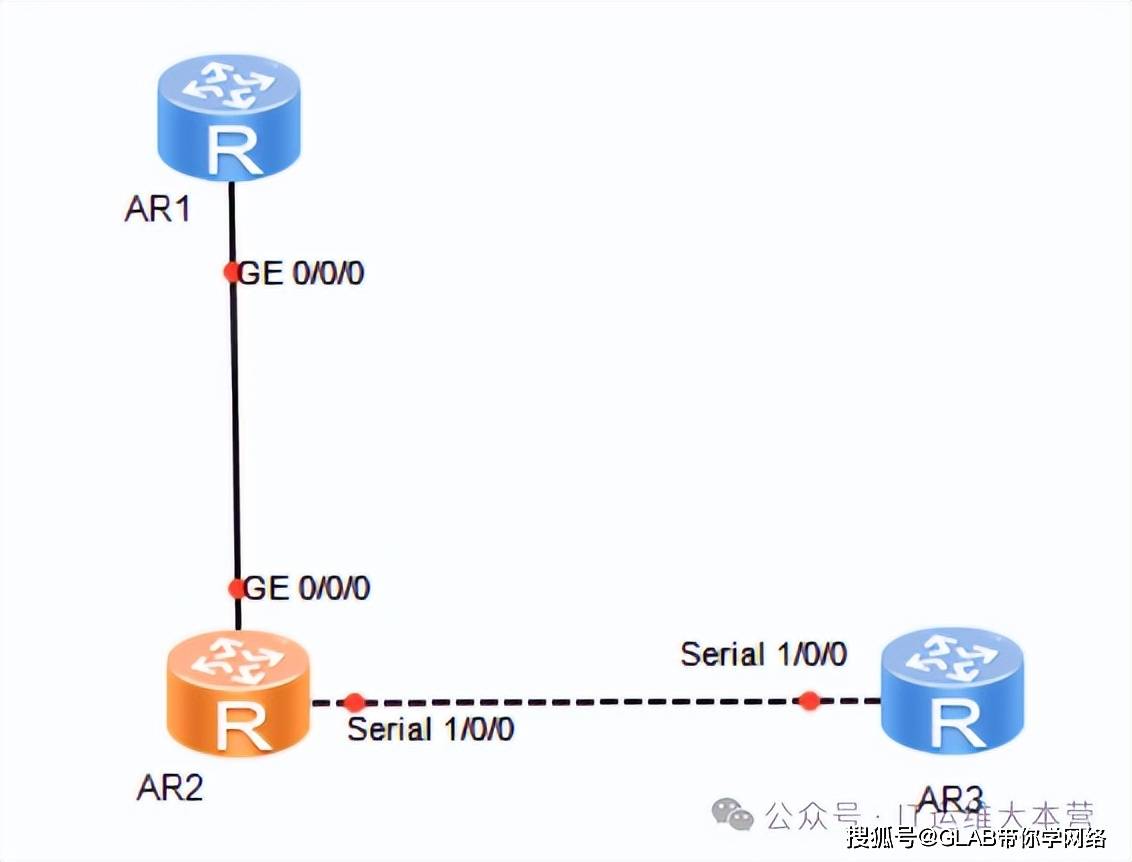

01、实验拓扑

02、实验需求

1.完成PPP封装

2.完成PPP的PAP验证

3.完成PPP的CHAP验证

4.完成R1和R2之间的PPPOE

03、实验步骤

a . PPP封装

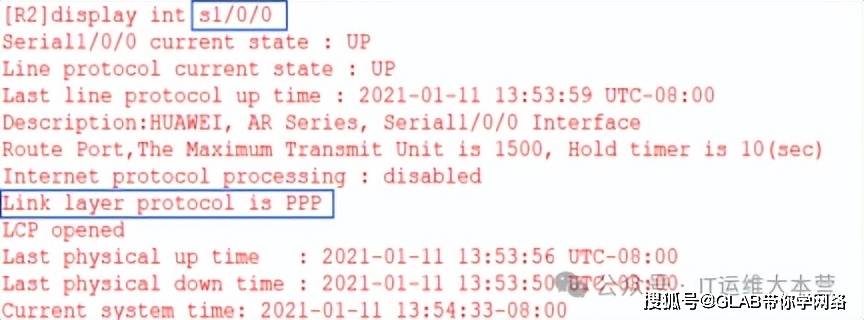

华为S口默认就是PPP封装

PPPoE实验新手必备：从0到1的网络配置指南！

b . PPP的PAP验证

PAP是简单二次握手身份验证协议,明文传送,客户端直接发送包含用户名/口令的认证请求,服务器端处理并回应。

展开全文

R3：（服务器端）

[R3]int s1/0/0

[R3-Serial1/0/0]link-protocol ppp（默认封装）

[R3-Serial1/0/0]ip add 23.1.1.3 24 (配置IP地址)

[R3]aaa

[R3-aaa]local-user R2 password cipher huawei（在服务器端创建客户端的账号，用来验证客户端发送过来的用户名和密码的合法性）

[R3-aaa]local-user R2 service-type ppp（开启此账号的服务权限为ppp）

[R3]int s1/0/0

[R3-Serial1/0/0]ppp authentication-mode pap（开启PAP验证）

R2：（客户端）

[R2]int s1/0/0

[R2-Serial1/0/0]link-protocol ppp （默认封装）

[R2-Serial1/0/0]ip add 23.1.1.2 24 (配置IP地址)

[R2-Serial1/0/0]ppp pap local-user R2 password cipher huawei（客户端将自己的用户名和密码发送给服务器进行验证）

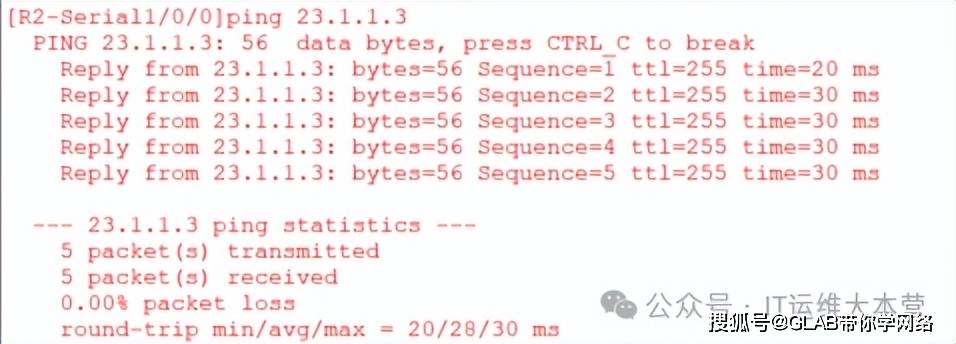

客户端只有通过验证才能ping通服务器端：

PPPoE实验新手必备：从0到1的网络配置指南！

c . PPP的CHAP验证

CHAP是三次握手验证，加密认证,先由服务器端给客户端发送一个随机码challenge,客户端根据challenge对口令进行加密,然后把这个结果发送给服务器端.服务器端从数据库中取出口令，同样进行加密处理。最后比较加密的结果是否相同.如相同,则认证通过,向客户端发送认可消息

R3：（服务器端）

[R3]int s1/0/0

[R3-Serial1/0/0]undo ppp authentication-mode（先删除PAP验证）

[R3-Serial1/0/0]ppp authentication-mode chap（开启CHAP验证）（服务器端之前已经配置了客户端的3A账号，所以不需要再配置）

R2：（客户端）

[R2]int s1/0/0

[R2-Serial1/0/0]undo ppp pap local-user（删除PAP）

[R2-Serial1/0/0]ppp chap user R2（客户端的用户名）

[R2-Serial1/0/0]ppp chap password cipher huawei（客户端的密码）

客户端只有通过验证才能ping通服务器端：

PPPoE实验新手必备：从0到1的网络配置指南！

d . R1和R2的PPPOE

PPPOE是指将PPP应用在以太网上，可以实现出传统以太网不能提供的身份验证、加密等功能。

1）pppoe服务器端的配置

配置思路：

1.Virtual-Template虚拟模板接口的配置：为了让同为L2层协议的以太网承载ppp，那么就需要配置VT虚拟模板（Virtual-Template），VT模板就是为了让一条链路上可以封装多种同层协议的虚拟接口。因为现在的以太网物理接口已经默认封装了以太网协议，无法再封装其他的wan协议了，所以才需要VT来模拟一个(WAN)ppp接口，然后封装其他协议如ppp，最后再把VT绑定到物理接口，实现ppp和以太网协议的嵌套。所以需要在VT虚拟接口中来配置ppp协议，包括ppp的认证、加密方式、ipcp协商等

2.配置ppp的其他选项，如为pppoe客户端分配的ip地址、dns、网关以及用于ppp认证的用户名和密码

3.配置好以上两步后，最后就需要把VT虚拟接口和连接PPPOE客户端的物理以太网接口绑定，完成PPPOE协议的封装。

R1：（服务器端）

[R1]ip pool R2（创建给客户端分配的地址池）

[R1-ip-pool-R2]network 12.1.1.0 mask 255.255.255.0

[R1-ip-pool-R2]gateway-list 12.1.1.1

[R1]interface Virtual-Template 1 （创建VT接口，编号随意）

[R1-Virtual-Template1]ppp authentication-mode chap（定义ppp采用chap方式认证）

[R1-Virtual-Template1]remote address pool R2（为远程pppoe客户端分配ip池“R2”中的ip地址）

[R1-Virtual-Template1]ip add 12.1.1.1 24（设置本端VT接口的ip地址为12.1.1.1）

[R1]aaa （定义用于ppp认证的用户名“R2”和密码）

[R1-aaa]local-user R2 password cipher huawei

[R1-aaa]local-user R2 service-type PPP

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1（将GE0/0/0接口与VT1接口进行绑定）

2）pppoe客户端的配置

配置思路：

1、DCC（拨号控制中心）虚拟拨号接口（dialer）的配置，就是专门用来控制拨号的接口，在这个接口下配置封装协议、ppp认证、ip地址自动获得、dialer接口拨号使用的用户名、pppoe连接建立的等待时间、dialer所属的组、指定dialer接口的编号（这个编号是用来和物理接口绑定时候用到的编号）、nat地址转换等等的配置，都在是该拨号接口下完成的。

2、用于控制pppoe客户端按需拨号的拨号规则，如定义哪些流量允许进行pppoe拨号连接。这一步只有当pppoe客户端是按需拨号时候才需要配置，如果是永久链接的pppoe，无需配置拨号规则dialer-rule。

3、配置好以上两步后，最后就需要把DCC的dialer虚拟接口和连接pppoe服务端的物理以太网接口绑定，完成pppoe协议。，并且修改物理接口的MTU=1492Byte（因为正常的以太网帧=1500Byte，但是pppoe的头部+ppp的头部=6+2=8byte，所以该物理接口以太网帧的MTU就应改为1500-8=1492Byte大小，防止该帧加上以太网头部后超过1500Byte）

4、添加默认路由指向dialer接口，以及其他的配置，如为pc主机分配的dhcp地址池、使用nat让pc主机上网等的配置。

R2：（客户端）

[R2]interface Dialer 1（创建DCC的dialer 1 接口）

[R2-Dialer1]link-protocol ppp （封装ppp协议）

[R2-Dialer1]ppp chap user R2（配置ppp的chap认证）

[R2-Dialer1]ppp chap password cipher huawei

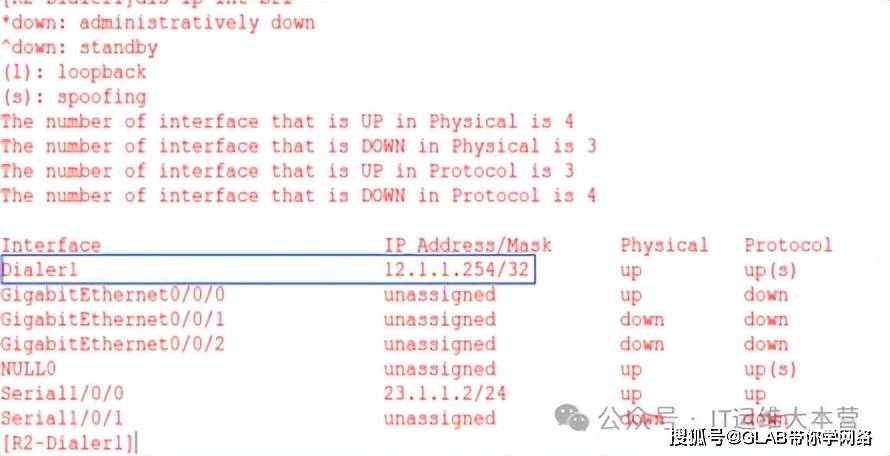

[R2-Dialer1]ip address ppp-negotiate（设置pppoe客户端自动获取ip地址）

[R2-Dialer1]dialer user R2（指定dialer接口拨号所使用的用户，与ppp认证用户一致）

[R2-Dialer1]dialer bundle 1（指定dialer 1 接口的编号，用于和物理接口绑定）

[R2-Dialer1]dialer timer idle 300（设置按需pppoe拨号的空闲时间，300s没有流量就断开）

[R2-Dialer1]dialer-group 1（将dialer接口加入dialer-group中，每个dialer只能加入一个组）

[R2]dialer-rule（进入dialer-rule视图，用来匹配允许pppoe拨号连接的流量）
