晚上好，我的网工朋友。

一提到防火墙，一般都会想到企业的边界设备，是内网用户与互联网的必经之路。

防火墙承载了非常多的功能，比如：安全规则、IPS、文件类型过滤、内容过滤、应用层过滤等。

也正是因为防火墙如此的重要，一旦防火墙出现故障，那么企业将面临网络中断的问题。

无论防火墙本身的性能有多好，功能有多么强大。在这一刻，都无法挽回企业面临的损失。

所以在企业的出口部署两台防火墙产品，可以在增加企业安全的同时，保证业务传输基本不会中断，因为两台设备同时出现故障的概率非常小。

今天来讲讲双机热备的配置，怎么让两台防火墙相互协同工作，实现热备及负载均衡，变成一个“更大”的防火墙。

今日文章阅读福利：《高级网络技术》

作为华为最新版的高级教材，不少网工都想买一本回家收藏起来，以备不时之需。

私信我，发送暗号“高级技术”，即可获取该教材的pdf版本，导入微信读书app阅读，效果更佳。

01 实验要求

01实验要求

部署防火墙双机热备，避免防火墙出现单点故障而导致的网络瘫痪

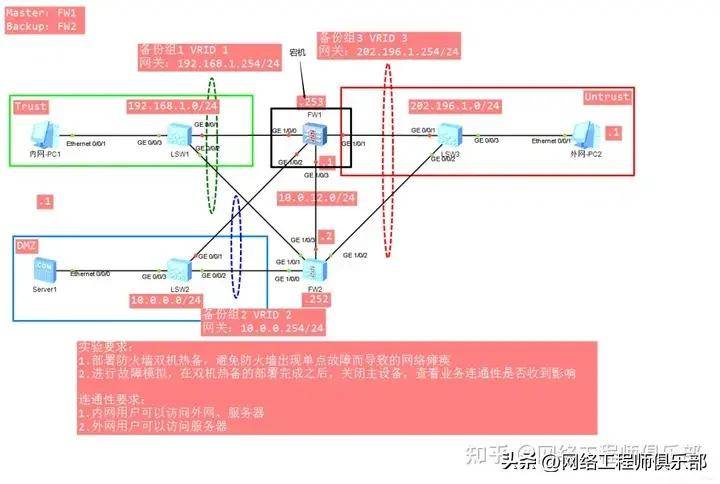

进行故障模拟，在双机热备的部署完成之后，关闭主设备，查看业务连通性是否收到影响

02连通性要求

内网用户可以访问外网、服务器

外网用户可以访问服务器

这样配置防火墙双机热备，网络很难出现故障

展开全文

02 实验内容

01步骤一

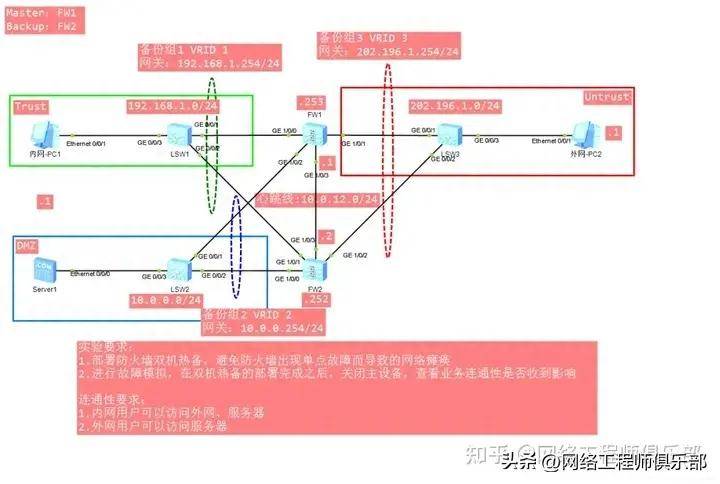

搭建拓扑，规划网段。配置终端和防火墙各个接口IP地址。

FW1：

[USG6000V1]int g1/0/0[USG6000V1-GigabitEthernet1/0/0]ip ad 192.168.1.253 24[USG6000V1]int g1/0/1[USG6000V1-GigabitEthernet1/0/1]ip ad 202.196.1.253 24[USG6000V1-GigabitEthernet1/0/1]int g1/0/2[USG6000V1-GigabitEthernet1/0/2]ip ad 10.0.0.253 24[USG6000V1-GigabitEthernet1/0/2]int g1/0/3[USG6000V1-GigabitEthernet1/0/3]ip ad 10.0.12.1 24

FW2：

[USG6000V1]int g1/0/1[USG6000V1-GigabitEthernet1/0/1]ip ad 192.168.1.252 24[USG6000V1-GigabitEthernet1/0/1]int g1/0/0[USG6000V1-GigabitEthernet1/0/0]ip ad 10.0.0.252 24[USG6000V1-GigabitEthernet1/0/0]int g1/0/3[USG6000V1-GigabitEthernet1/0/3]ip ad 10.0.12.2 24[USG6000V1-GigabitEthernet1/0/3]int g1/0/2[USG6000V1-GigabitEthernet1/0/2]ip ad 202.196.1.252 2

02步骤二

根据拓扑，将接口划入对应的安全区域。

注意：两个防火墙之间的心跳接口要必须放进信任区域

FW1：

[USG6000V1]firewall zone trust [USG6000V1-zone-trust]add interface g1/0/0 [USG6000V1-zone-trust]ad interface g1/0/3[USG6000V1-zone-trust]q[USG6000V1]firewall zone untrust [USG6000V1-zone-untrust]ad in g1/0/1[USG6000V1-zone-untrust]qUSG6000V1]firewall zone dmz [USG6000V1-zone-dmz]ad in g1/0/2

FW2：

[USG6000V1]firewall zone trust [USG6000V1-zone-trust]ad in g1/0/3 [USG6000V1-zone-trust]ad in g1/0/1[USG6000V1-zone-trust]q[USG6000V1]firewall zone untrust [USG6000V1-zone-untrust]ad in g1/0/2[USG6000V1]firewall zone dmz [USG6000V1-zone-dmz]ad in g1/0/0

03步骤三

配置VRRP备份组

主设备：FW1

[USG6000V1]int g1/0/0[USG6000V1-GigabitEthernet1/0/0]vrrp vrid 1 virtual-ip 192.168.1.254 active [USG6000V1-GigabitEthernet1/0/0]int g1/0/2[USG6000V1-GigabitEthernet1/0/2]vrrp vrid 2 virtual-ip 10.0.0.254 active [USG6000V1-GigabitEthernet1/0/2]int g1/0/1[USG6000V1-GigabitEthernet1/0/1]vrrp vrid 3 virtual-ip 202.196.1.254 active

备份设备：FW2

[USG6000V1]int g1/0/0[USG6000V1-GigabitEthernet1/0/0]vrrp vrid 2 virtual-ip 10.0.0.254 standby [USG6000V1-GigabitEthernet1/0/0]int g1/0/1[USG6000V1-GigabitEthernet1/0/1]vrrp vrid 1 virtual-ip 192.168.1.254 standby [USG6000V1-GigabitEthernet1/0/1]int g1/0/2[USG6000V1-GigabitEthernet1/0/2]vrrp vrid 3 virtual-ip 202.196.1.254 standby

我们可以通过display vrrp interface G1/0/3来查看VRRP备份组中的接口状态信息

04步骤四

开启HRP协议并配置心跳接口和会话备份功能

FW1：

[USG6000V1]hrp enable //开启HRP功能，开启后提示符出现HRP_M（Master）HRP_M[USG6000V1]hrp interface g1/0/3 remote 10.0.12.2 //指定心跳口: hrp interface [心跳口] remote [邻居心跳口IP地址]HRP_M[USG6000V1]hrp mirror session enable //启动会话快速备份

FW2：

[USG6000V1]hrp enable ////开启HRP功能，开启后提示符出现HRP_S（standby）HRP_S[USG6000V1]hrp interface g1/0/3 remote 10.0.12.1HRP_S[USG6000V1]hrp mirror session enable

我们可以通过dis hrp state查看HRP状态

05步骤五

配置安全策列，是内网用户可以访问服务器和外网用户；外网用户只能访问服务器

注意：只需要配置Master即可，Backup设备不用配置，配置命令会自动从主设备备份到备份设备。

FW1：

HRP_M[USG6000V1]security-policy (+B) //（+B）的意思为配置同时备份到备份设备。HRP_M[USG6000V1-policy-security]rule name t2ud (+B)HRP_M[USG6000V1-policy-security-rule-t2ud]source-zone trust (+B)HRP_M[USG6000V1-policy-security-rule-t2ud]destination-zone untrust dmz (+B)HRP_M[USG6000V1-policy-security-rule-t2ud]action permit (+B)HRP_M[USG6000V1-policy-security-rule-t2ud]qHRP_M[USG6000V1-policy-security]rule name u2d (+B)HRP_M[USG6000V1-policy-security-rule-u2d]source-zone untrust (+B)HRP_M[USG6000V1-policy-security-rule-u2d]destination-zone dmz (+B)HRP_M[USG6000V1-policy-security-rule-u2d]action permit (+B)

验证：

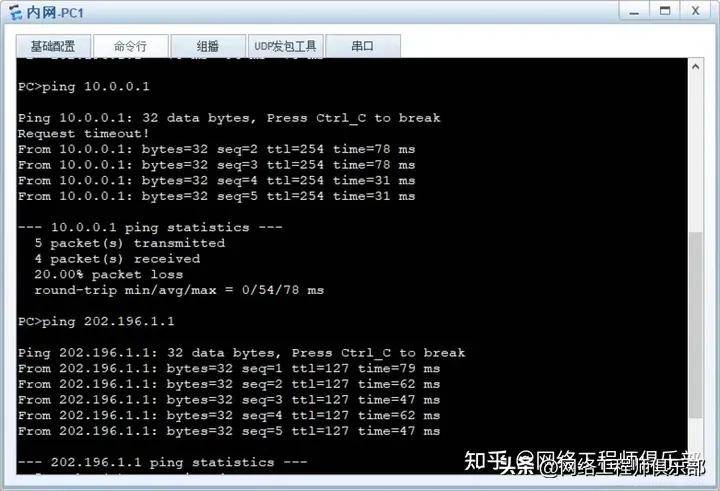

1.内网PC能够ping通服务器与外网PC

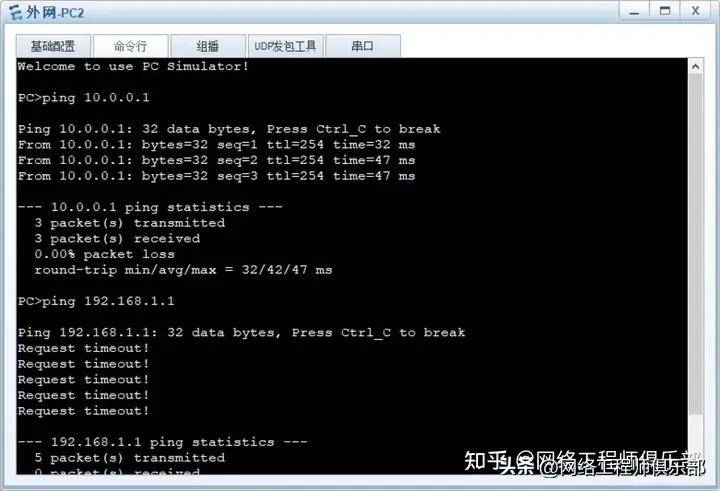

2.外网PC能ping通服务器，但是不能ping通内网PC
