从地铁的参数化说说参数化的那点事儿

大型单位在采购BIM软件的时候，都喜欢让厂商们PK一番，其实能上得了牌桌的都是各自领域的霸主，在一起互撕，对此总让人产生关公战秦琼的即视感。为什么会有这种感觉，是因为它们设计之初都是为了不同的目的而研发的，MicroStation侧重于布置，Catia侧重于制造，Revit是个建筑平台。。。凡此种种不同造成了演化路径不同，这就决定了MicroStation更能表示大场景和弱关联的土木工程，但依然能开发出关联程度很高的线性工程软件ORD，也能进行精细的实体建模和曲面建模，但不能与机械领域的设计制造一体化软件相比，此处所说的不能相比，更确切地说是不必比较，在不同的使用场景下，它们都可以将对方摁在地板上摩擦。

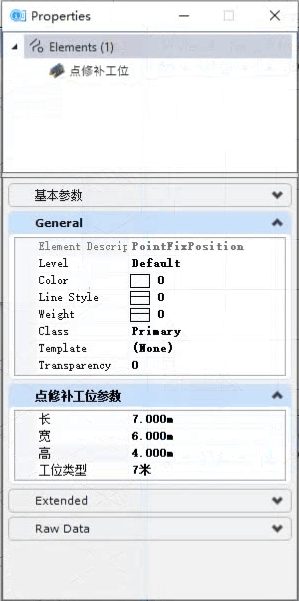

Microstation上的参数化是基于尺寸约束的参数化，参数化对象仅在尺寸上产生变化，如果想要更丰富更复杂的控制，不容易做到，但在骨灰级mdl开发高手面前没什么不可能。下图是我们为客户做的地铁工程的一些参数化构件：

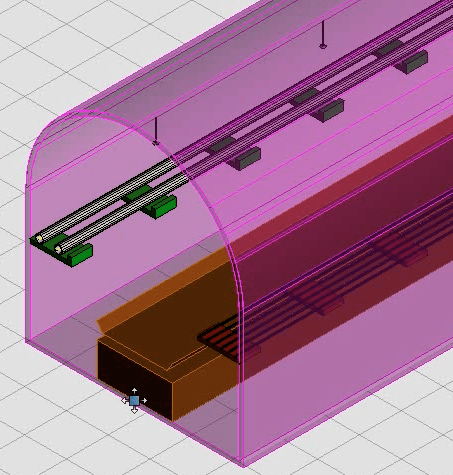

三维模型：

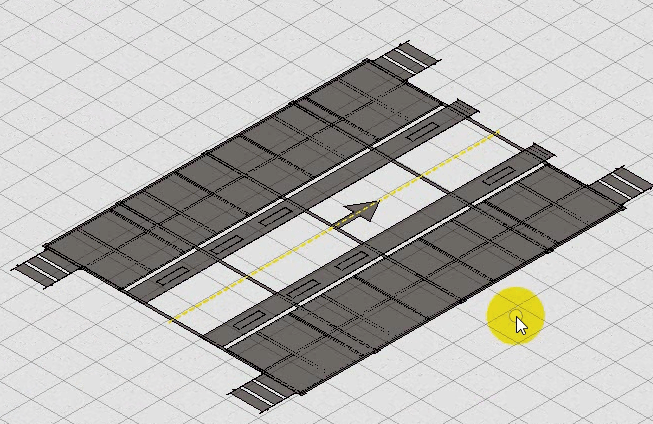

下图是关联的二维图纸，这并不是将三维图像用变换矩阵压平，而是个参数化的二维图形：

展开全文

这类构件是辅助进行工程的布置，在进行工程布置的时候，仅仅关心它的位置和与其它对象的接口，精确的物料统计则需要附加更多的信息。

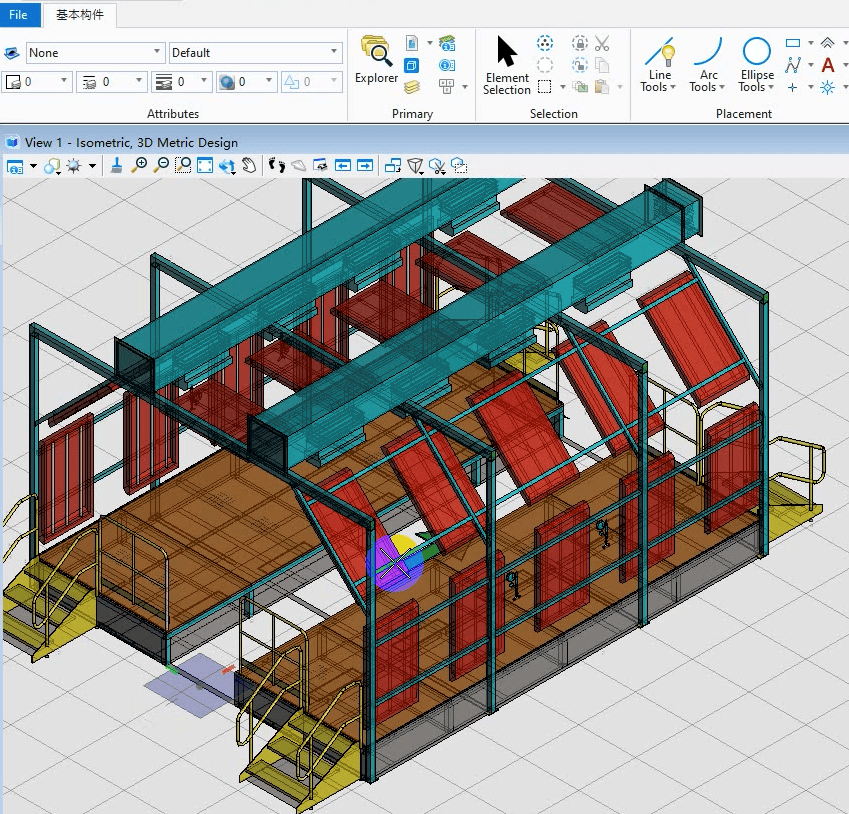

有些构件不局限在低级别的"零件”级，而是提高到了分部分项的工程级别，甚至是多专业综合的级别，是高层级的范型抽象，在可预期的未来，这些工程的项目的设计和施工模型，都像搭建积木一般,下面的参数化构建就体现了“更聚焦”、“多专业”、“综合”和“复用”的构件概念：

上面的两个例子来自华创的开发大神的demo，仅仅是体现了我们聚焦特定领域的思考，世界不仅仅需要厂商稳定的平台产品，更需要下沉到细微末端的行业和专业，解决它们的需求。欲获得更多细节交流，请联系我司人员，如果大神不在闭关或在修炼间歇，或许能给你指点迷津。

上面两例，你用大腿都能想明白，涉及较多的mdl开发内容，比如EC和自定义类型等，有些是很高级的开发内容，资源分散，这些知识虽然在大神脑袋里码放得挺整齐，但在现实里没有捋好的资料给你，写书爬格子这事大神肯定不屑干，你想要弄明白学得会，有些是靠悟性，有些是靠缘分，有时就靠命...

下面的几个参数化的例子就容易多了，原理简单，起点特低，实操性特强，很体谅不信命的你，值得拥有。

参数化元素需要保存与获取状态，状态就是一个数据结构的实例，所谓的具体元素的形状外观只是一个具体的实例的一个可视的映像。

有至少以下几个内容需要实现：

1. 状态的保存与获取，在具体实现的时候可以使用mdl中的多种方式，比如EC或者XAttribute（参见EC和Bentley::DgnPlatform::XAttributeHandler的相关内容），或者自定义的数据序列化与反序列化方式，Boost C++库中的有个非常高级的序列化库可以借鉴，如有兴趣，请移步文章最下方“阅读原文”处。

2. 修改与回调的设置，一般是通过用户界面，此时获取数据（状态），将数据映射到界面，在界面修改的时候，通过设置的回调函数来重新生成新对象，替换旧对象，写入数据（状态）。

具体实现的时候，有几个难点：

（1）如果对一个数据结构设计一个界面，这样过于繁琐，尤其在数据结构过多的时候，这个可以参看Qt库的界面创建方式，在Qt中对话框和各种对话框条目是实时new出来的，不仅不需要事先的定义，还可以创建整齐划一的界面。

（2）在控制多个参数化构件的时候，最好使用ioC容器进行控制反转,让不同的对象类型和回调函数注册到此容器，这样可以隔离变化点，有利于代码封闭。

更多复杂的细枝末节在此不表，你可以按图索骥，迈出第一步。

如果上面的表述让你有点蒙圈，太正常了，别怀疑自己，罗马不是一天建成的，日拱一卒，慢慢来，相信我，这些都不涉及mdl秘籍也不需要大奔家的私货，我们都能玩转它。

来看一个案例，地铁轨道的参数化实现：

有些参数化不仅是自身状态，还有关联的外部元素，比如设计轴线等，如下例，盾构管环的创建与修改：

下面这个例子不仅关联了轴线，还关联了DTM(数字地面高程模型)，根据DTM高度调整柱高：

更多的成果心得，后续分享。。。
